Pour EPS, Neopor et XPS. Avec convoyeurs à rouleaux, butée de longueur et fil de coupe à guidage vertical.
Avant d'être transformés, les blocs et les plaques doivent généralement d'abord être amenés à la bonne longueur. C'est précisément ce pour quoi la GT1300S est conçue : pour une mise à longueur rapide et reproductible de blocs d'EPS et de Neopor ainsi que de plaques d'EPS, de Neopor et de XPS.
Le fil chaud sépare le matériau proprement et sans poussière de sciage. Vous obtenez ainsi des découpes dimensionnellement précises - rapides, reproductibles et prêtes pour l'étape de production suivante.
Que ce soit comme station en amont directement dans le stock de blocs ou de manière autonome pour la simple préparation du matériau : la GT1300S amène votre matériau à la dimension de façon fiable.
Vous pouvez certes aussi mettre un bloc de polystyrène à longueur sur votre machine de découpe au fil chaud CNC - mais cela immobilise une machine coûteuse pour une tâche simple, qui n'est alors plus disponible pour la production proprement dite.
Avec la GT1300S, vous coupez le bloc à la dimension dès le stock. La préparation et la production se déroulent ainsi en parallèle, la machine de découpe CNC reste libre - ce qui fait gagner du temps et réduit les coûts de production.
La GT1300S coupe les blocs avec un fil de coupe à guidage vertical selon un mouvement de va-et-vient vertical. La coupe est déclenchée par simple pression d'un bouton.
Le fil de coupe sépare dans les deux sens : lorsque le fil est en bas, la machine coupe vers le haut ; lorsqu'il est en haut, vers le bas. Ainsi, une coupe suit l'autre sans trajet à vide.
La température du fil et la vitesse de coupe sont réglables à tout moment et sont adaptées au matériau concerné. Les vitesses de coupe typiques sont d'env. 450-600 mm/min pour l'EPS et le Neopor et d'env. 300-400 mm/min pour le XPS.

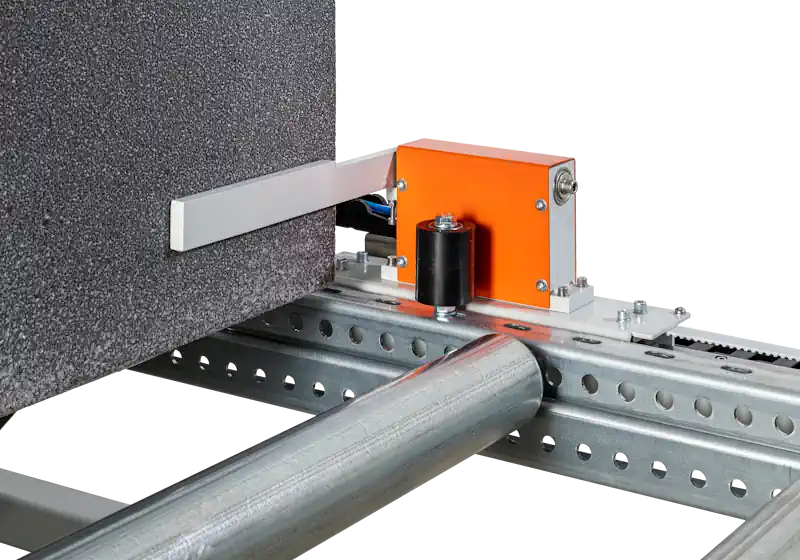

La longueur souhaitée se règle à l'aide de la butée de longueur manuelle ; en option, le système de positionnement CNC multiSTOP assure le positionnement automatique.
Aucun ordinateur n'est nécessaire pour la version standard - l'utilisation est simple, même sans expérience de la CNC.
La GT1300S fonctionne avec un seul fil de coupe à guidage vertical : notre TiTA64 (0,35 mm), spécialement conçu pour la découpe au fil chaud et qui reste résistant à la chaleur et stable dans le temps même en fonctionnement continu.
La tension du fil est mécanique, à l'aide de ressorts qui compensent la variation de longueur lors du chauffage et maintiennent le fil tendu.
Le fil de coupe et les ressorts sont des pièces d'usure et peuvent être recommandés directement chez cnc-multitool si nécessaire.
La GT1300S présente une conception technique claire. Les questions concernant l'utilisation, le réglage ou le dépannage peuvent être clarifiées directement avec notre support technique.
Les composants importants sont facilement accessibles et peuvent, après concertation, être également remplacés par votre propre personnel technique.
Les pièces d'usure et de rechange courantes telles que le fil de coupe et les ressorts peuvent être obtenues directement chez cnc-multitool et remplacées facilement si nécessaire.
| Modèle | GT1313S |
|---|---|
| Zone de travail L × l | 2 500 × 1 250 mm |
| Hauteur de travail | 1 300 mm |
| Longueur du fil | 1 300 mm |
| Nombre de fils de coupe | 1 |
| Type d'entraînement | Courroie crantée renforcée acier |
| Alimentation électrique | 110-220 VAC, 50-60 Hz |
| Encombrement L × l | env. 5 100 × 1 900 mm |
| Hauteur de la machine | env. 2 100 mm |
| Poids de la machine env. | 190 kg |
| Fiche technique | |
| Demande |
La série GT1300S est livrée comme machine de mise à longueur au fil chaud prête à fonctionner. L'unité de coupe, les convoyeurs à rouleaux, la butée de longueur et la commande de la machine sont déjà inclus.
La GT1300S peut être équipée de composants supplémentaires pour différents processus de production.
Pour des longueurs de coupe changeant fréquemment, la GT1300S peut être équipée du multiSTOP en option.
Le système automatise le positionnement de la butée de longueur et réduit le risque d'erreurs de manipulation lors de changements de longueur.
Pour le traitement de blocs plus longs, les convoyeurs à rouleaux de série peuvent être prolongés par des éléments de convoyeur à rouleaux supplémentaires.
En option, la machine de mise à longueur peut également être équipée d'un convoyeur à rouleaux motorisé. Cela facilite le déplacement de blocs volumineux ou lourds vers l'unité de coupe.
Le fil de coupe et les ressorts de tension sont des pièces d'usure et peuvent être remplacés rapidement et sans outil si nécessaire.
En fonctionnement normal, le fil dure très longtemps.
Le fil de rechange et les ressorts de tension adaptés sont disponibles directement chez cnc-multitool.
La GT1300S est préparée pour un montage simple par vos soins. Aucune connaissance technique particulière n'est nécessaire pour le montage.
Sur place, il s'agit essentiellement de monter et aligner les convoyeurs à rouleaux, de régler la butée de longueur et de raccorder la machine électriquement.
La température du fil et la vitesse de coupe sont ensuite réglées et une première coupe d'essai est réalisée. En cas de questions, nous vous aidons par téléphone ou par e-mail.
Non. La GT1300S est une machine de mise à longueur pure pour des coupes de séparation droites. Les contours, profilés ou pièces façonnées sont fabriqués avec nos machines de découpe au fil chaud CNC.
La GT1300S est conçue pour les mousses coupables thermiquement telles que l'EPS, le Neopor et le XPS. La laine minérale ou de roche, le PU, le PUR ou le PIR ne peuvent pas être coupés au fil chaud ; nos machines CNC à fil froid ou Fastwire sont prévues à cet effet.
Le fil de coupe chauffé à guidage vertical sépare le matériau sans pression mécanique. Il en résulte une coupe droite et régulière et - contrairement au sciage - aucune poussière de sciage.
Cela dépend du matériau, de l'utilisation et de la température du fil réglée. Le fil de coupe est remplacé lorsque la qualité de coupe diminue, que le fil est visiblement usé ou qu'il ne peut plus être tendu de manière fiable.
Oui. Le fil de coupe peut être remplacé par l'opérateur, puis retendu à l'aide de la tension mécanique du fil.
La GT1300S est de conception à faible entretien. Il convient de vérifier régulièrement, en particulier, le fil de coupe, la tension du fil, les convoyeurs à rouleaux et les composants mobiles de la machine.
Rendez-nous visite pour une démonstration de la GT1300S à Ilmenau et découvrez comment les blocs et les plaques sont mis à longueur avec le fil de coupe à guidage vertical.
Nous testons volontiers avec vous vos propres blocs d'EPS ou de Neopor et plaques de XPS directement sur la machine.
