CUT1600S
pour plaques EPS, XPS et EPP

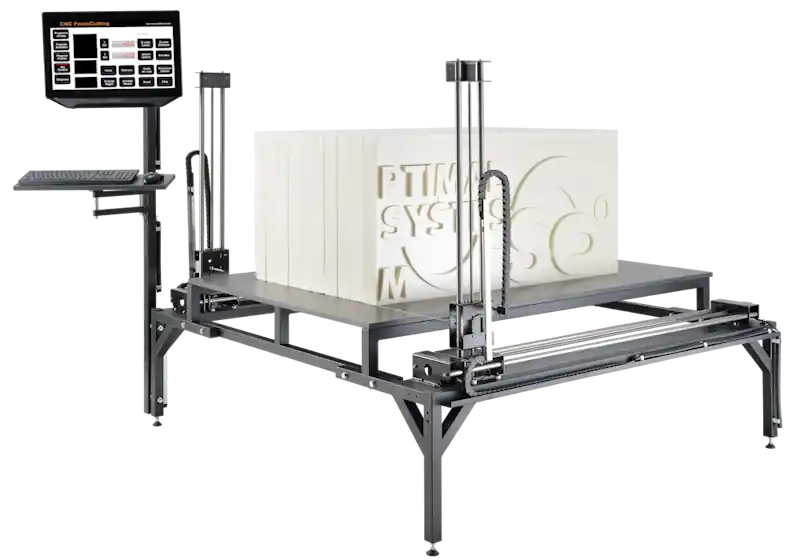

Machines CNC compactes de découpe au fil chaud 4 axes pour plaques et petits blocs Découpe CNC de contours droits, coniques et vrillés avec un seul fil de coupe.
jusqu’à 1.250 mm
Y: 600 mm
Technologie compacte 4 axes pour plaques et petits blocs
La série CUT1600S a été développée pour l’usinage CNC de plaques EPS, XPS et EPP ainsi que de petites pièces et de petits blocs.
Quatre axes CNC permettent aussi bien des coupes parallèles que des coupes dans lesquelles les deux côtés du fil se déplacent indépendamment.
Cela permet de réaliser non seulement des contours 2D droits, mais aussi des contours coniques et vrillés avec des géométries différentes sur les deux côtés de la pièce.
La série comprend deux versions : la CUT1610S avec table fixe et la CUT1610SV avec table variable, longueur de fil variable et support de bras de série.
Points forts
Points forts du produit
- 4 axes : quatre axes de coupe commandés par CNC
- Flexible : axes commandables en parallèle ou indépendamment
- Contours : coupes droites, coniques et vrillées
- Matériaux : plaques EPS, XPS et EPP
- Compacte : conçue pour plaques et petites pièces
Points forts du service
- Testée : montage, réglage et contrôle fonctionnel dans notre usine
- Prémontée : livraison en modules optimisés pour le transport
- Support : assistance technique par e-mail et téléphone
- Formation : en ligne ou sur site
- Mise en service : en option par notre technicien SAV
Équipement standard
- Machine CNC de découpe au fil chaud 4 axes
- Système de coupe à un fil
- Quatre axes commandés par CNC
- Table machine avec plateau
- Tension mécanique du fil par ressorts
- Commande de machine
Matériaux adaptés
EPS
Plaques EPS et petites pièces pour profils, emballages et éléments légers.
XPS
Plaques XPS pour lettres, logos, modèles et objets design.
EPP
Plaques EPP pour modélisme, ailes de drones et d’aéromodèles, ainsi que pour emballages.
Applications typiques
Découpes 2D / profils
Découpe CNC de contours droits et de profils dans des plaques EPS, XPS et EPP.
Découpes 4 axes
Découpe de contours différents sur les deux côtés de la pièce avec quatre axes CNC commandés indépendamment.
Découpe de plaques
Déligner des plaques individuelles ou les couper à l’épaisseur souhaitée.
Mise à longueur
Couper plaques et petites pièces à la longueur nécessaire.
Ce que produisent nos clients

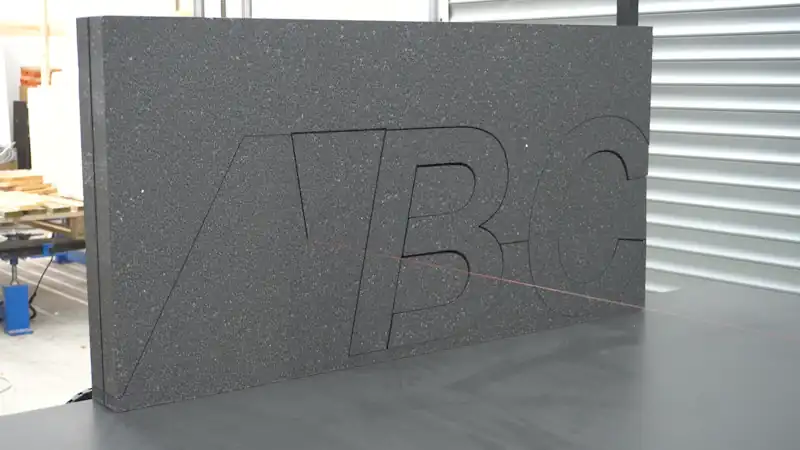

Lettres & logos
Lettres et logos découpés en contour dans du XPS.
Modèles
Modèles et contours individuels en EPS et XPS.
Ailes
Ailes en EPP découpées en 4 axes.
Calages d’emballage
Calages et éléments de protection découpés en contour.
Profils
Profils droits et contournés en matériau en plaque.
Objets design
Contours libres et éléments design personnalisés.
Prototypes
Pièces uniques et échantillons pour développement et essais.
Petites séries
Découpes reproductibles pour petites séries.

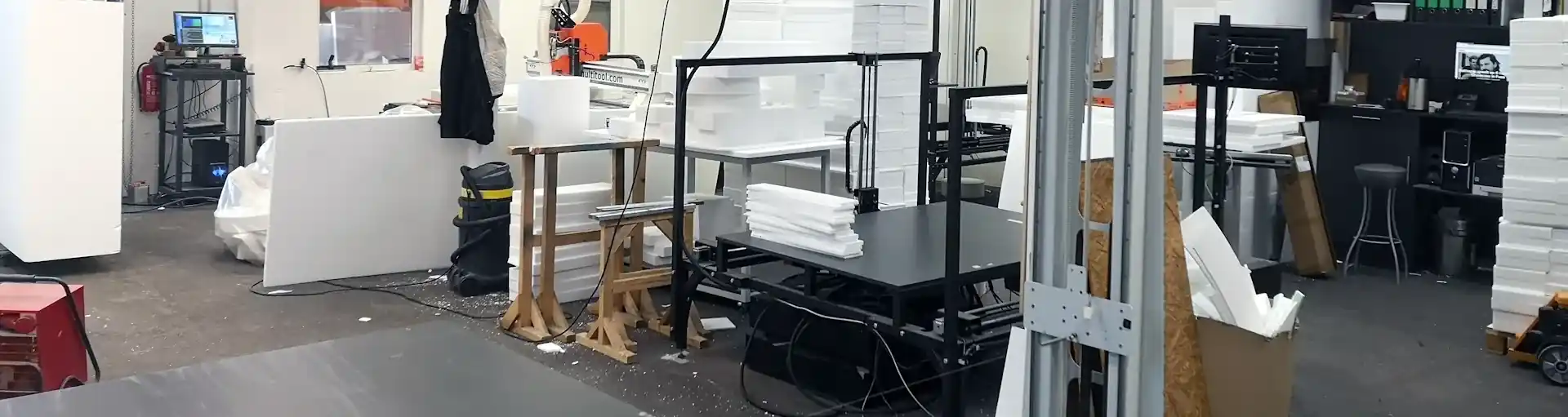

Nous préférons découper le XPS sur trois petites CUT1610S plutôt que sur une grande machine. Nous pouvons ainsi rester flexibles tout en produisant simultanément de plus grandes quantités.
Schilling Modellbau
Quelle machine convient à votre application ?

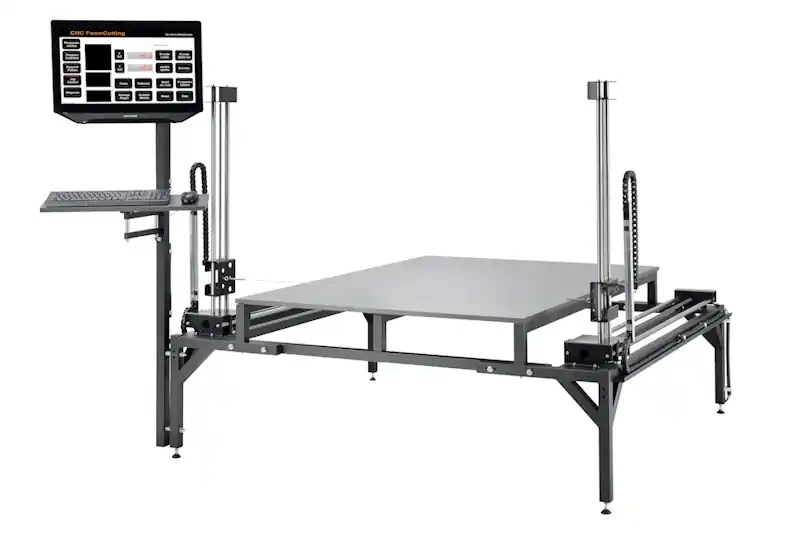

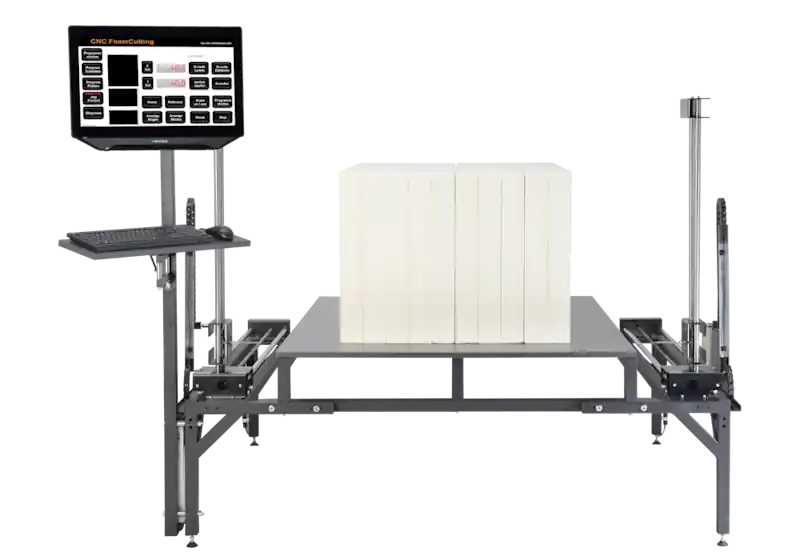

CUT1610S
La CUT1610S dispose d’une table fixe et d’une longueur de fil fixe de 1.250 mm.
Elle constitue le bon choix pour les coupes droites, les contours 2D ainsi que les coupes coniques et vrillées 4 axes standard.
Lorsque les pièces ont principalement des dimensions similaires et qu’aucune torsion extrême n’est nécessaire, la CUT1610S offre une solution compacte et économique.
CUT1610SV
La CUT1610SV dispose d’une table variable et d’une longueur de fil variable de 400 à 1.250 mm.
Son principal avantage apparaît avec les pièces courtes présentant une forte torsion, par exemple les ailes. Plus la longueur libre du fil est importante, plus la course nécessaire des axes augmente lorsque les contours sont très différents.
Pour des pièces courtes fortement vrillées, une longueur de fil de 1.250 mm peut donc conduire à une course X disponible insuffisante. En raccourcissant le fil, la géométrie peut être réalisée de manière beaucoup plus compacte.
Une longueur libre de fil aussi courte que possible est également avantageuse lors de la découpe de XPS et EPP. Le XPS en particulier est sensible aux grandes longueurs de fil, qui peuvent provoquer des ondulations et une moins bonne qualité de coupe.
Production professionnelle
La série CUT1600S est conçue pour l’usinage CNC de plaques standard EPS, XPS et EPP jusqu’à 1.200 × 600 mm.
Avec ses quatre axes CNC, elle permet aussi bien de réaliser des découpes et profils 2D que des découpes 4 axes avec des contours différents sur les deux côtés de la pièce. Outre les découpes de contours, la machine peut également être utilisée pour des opérations classiques telles que le délignage des plaques, la coupe à l’épaisseur souhaitée et la mise à longueur.
La CUT1610S fonctionne avec une table fixe. Pour davantage de flexibilité avec différentes largeurs de pièces, la CUT1610SV est disponible avec table variable, longueur de fil variable et support de bras de série.
La série CUT1600S convient ainsi aux tâches de production répétitives et reproductibles avec des plaques standard et de petites pièces.
Série CUT1600S – technologie CNC compacte 4 axes pour EPS, XPS et EPP
Construction de la machine
La série CUT1600S combine une construction en acier compacte avec quatre axes commandés par CNC et un seul fil de coupe.
Les deux côtés du fil peuvent se déplacer en parallèle ou indépendamment. Cela permet de découper aussi bien des contours 2D classiques que des géométries coniques et vrillées.
La CUT1610S possède une table fixe. Sur la CUT1610SV, la distance entre les deux côtés de la machine peut être modifiée et la longueur du fil adaptée à la pièce.

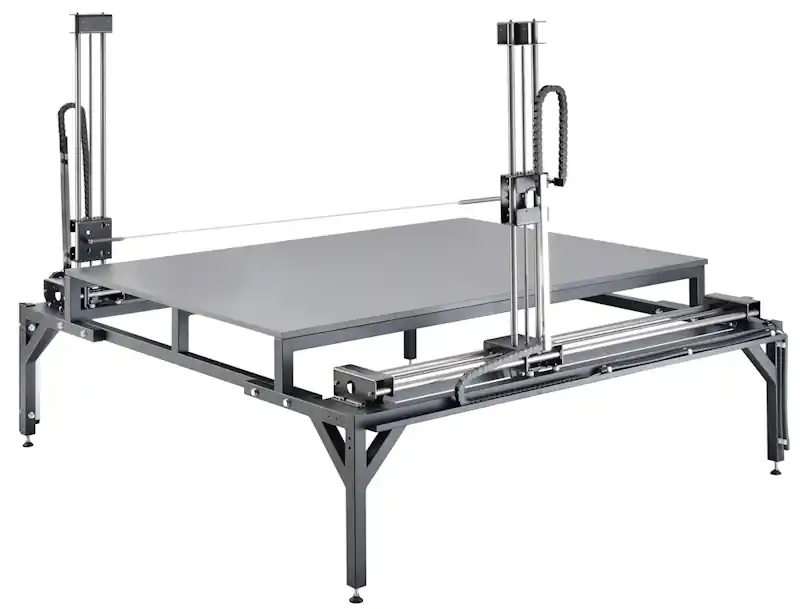

Quatre axes CNC commandables indépendamment
Les CUT1610S et CUT1610SV disposent de quatre axes de coupe commandés par CNC. Les deux côtés du fil peuvent se déplacer en parallèle ou indépendamment.
Le mouvement parallèle produit des contours 2D classiques et des coupes droites. Le mouvement indépendant des axes permet de relier des contours différents sur les deux côtés de la pièce.
Cela permet également de réaliser des coupes coniques et vrillées 4 axes.

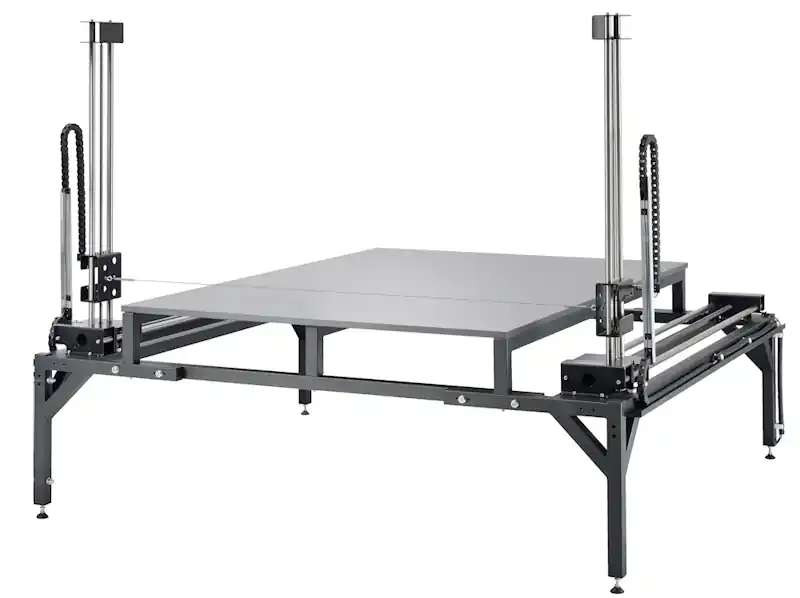

Table fixe – CUT1610S
La CUT1610S est livrée de série avec une table fixe avec plateau.
La table constitue une surface d’appui définie pour les plaques et petites pièces et permet un positionnement simple du matériau dans la zone de travail de la machine.
La largeur fixe de la machine donne une longueur de fil de 1.250 mm.

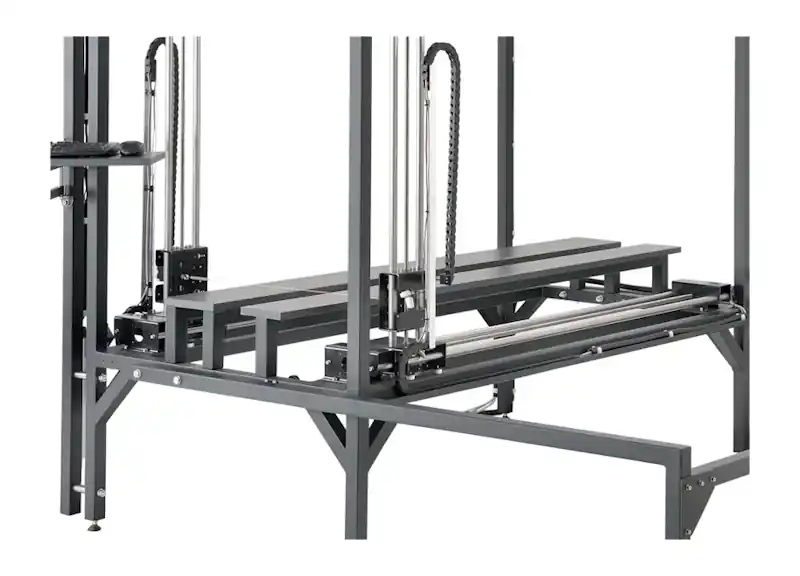

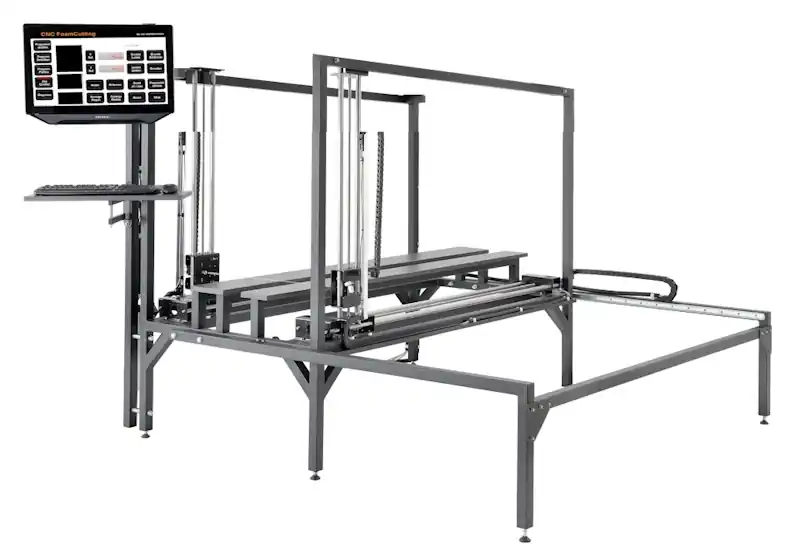

Table variable – CUT1610SV
La CUT1610SV est livrée de série avec une table variable.
La distance entre les deux côtés de la machine peut être modifiée. La longueur du fil peut ainsi être ajustée de manière flexible entre 400 et 1.250 mm en fonction des différentes largeurs de pièces et tâches de coupe.
La CUT1610SV dispose également de série d’un support de bras.
Fixation du fil avec tension par ressort
Le fil de coupe est maintenu entre les bras par une tension mécanique à ressort.
Le ressort compense les variations de longueur du fil pendant la coupe et le maintient sous tension.
Le fil peut être installé et retiré sans outil.
Commande CNC 4 axes
La machine est pilotée par une commande CNC 4 axes.
En combinaison avec le logiciel USB, les programmes CNC de découpe sont transférés depuis un PC Windows vers la machine et exécutés.
Avec le boîtier relais optionnel, le fil peut également être activé et désactivé directement via le logiciel machine.
Équipement et options
Pour utiliser les CUT1610S et CUT1610SV, une alimentation pour le fil de coupe ainsi qu’un logiciel machine sont nécessaires. En complément, la machine peut être équipée d’éléments supplémentaires adaptés au poste de travail et à l’application.
Alimentation avec régulation automatique du courant
L’alimentation fournit au fil l’énergie électrique nécessaire à la coupe.
La régulation automatique adapte le courant et maintient la puissance de chauffe du fil aussi constante que possible, même lorsque sa longueur varie.
L’alimentation est nécessaire au fonctionnement de la machine.
Pack logiciel machine USB

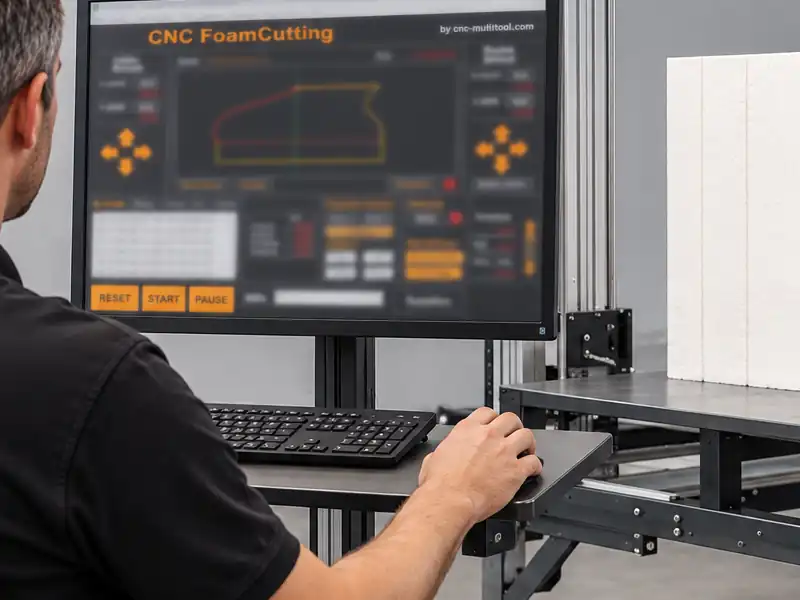

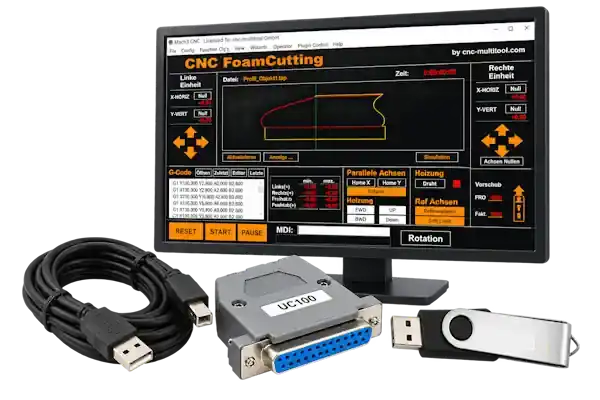

Le pack logiciel USB relie le PC Windows à la commande CNC de la machine et assure l’exécution des programmes de coupe.
Le pack comprend le logiciel machine Mach3 et le contrôleur USB. L’interface est configurée pour l’utilisation de la machine de découpe au fil chaud 4 axes.
Boîtier relais
Le boîtier relais optionnel est raccordé à la commande de la machine et active ou désactive automatiquement le fil via une commande logicielle.
L’activation et la désactivation du fil peuvent ainsi être intégrées directement dans le déroulement du programme.
Console de travail
La console de travail optionnelle permet de positionner écran, clavier et souris directement sur la machine.
La commande CNC et l’alimentation peuvent également être intégrées dans la console. Cela crée un poste de travail compact et ordonné.

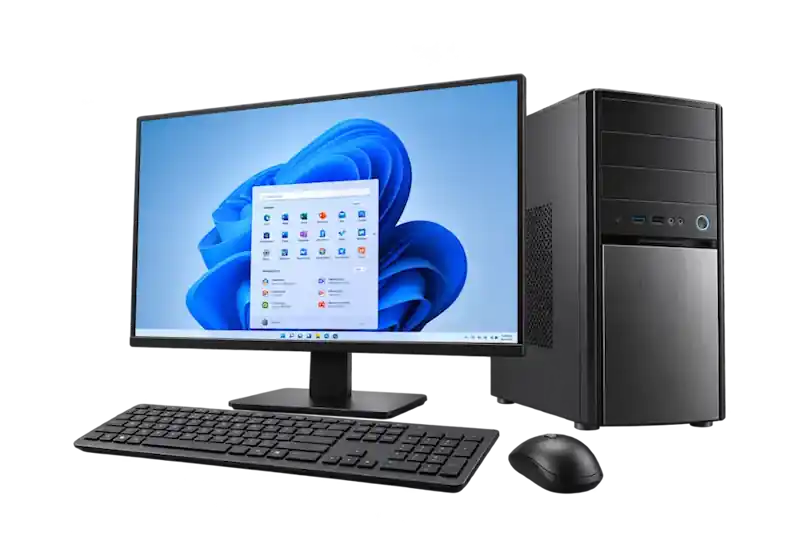

Pack ordinateur
Nous pouvons fournir en option la série CUT1600S avec un PC Windows préparé pour l’utilisation CNC.
Le pack comprend un PC Windows, un écran, un clavier et une souris. Le logiciel nécessaire est installé et configuré pour la machine par nos soins.

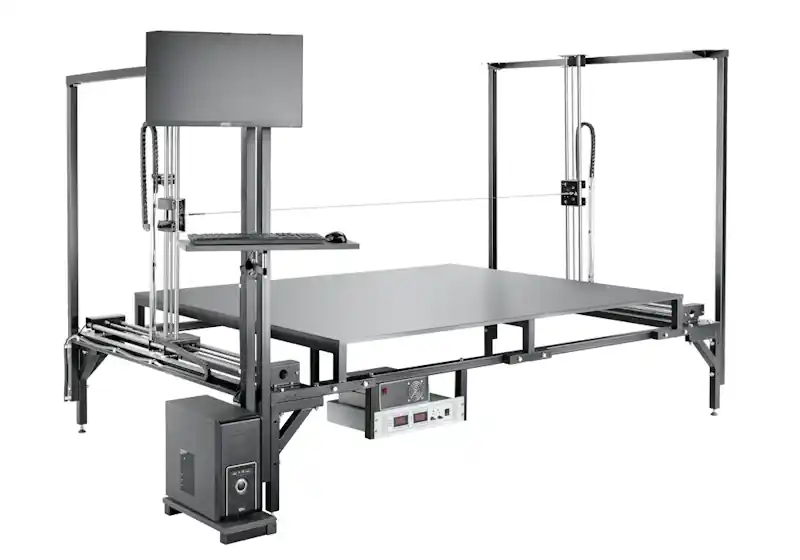

Support de bras
Le support de bras stabilise davantage les deux bras de coupe et soulage la structure de la machine lorsque la tension du fil est plus élevée.
Il est particulièrement utile pour les coupes 4 axes fortement vrillées.
Sur la CUT1610S, le support de bras est disponible en option. Sur la CUT1610SV, il fait partie de l’équipement de série.
Enceinte avec raccord d’aspiration
La CUT1610S peut être équipée d’une enceinte de machine fermée.
L’enceinte entoure la zone de travail et peut être associée à un raccord d’aspiration permettant d’évacuer de manière ciblée les vapeurs générées pendant la coupe.
Les portes transparentes assurent une bonne visibilité sur le processus tout en permettant un accès simple à la zone de travail.
Fil de coupe et ressorts

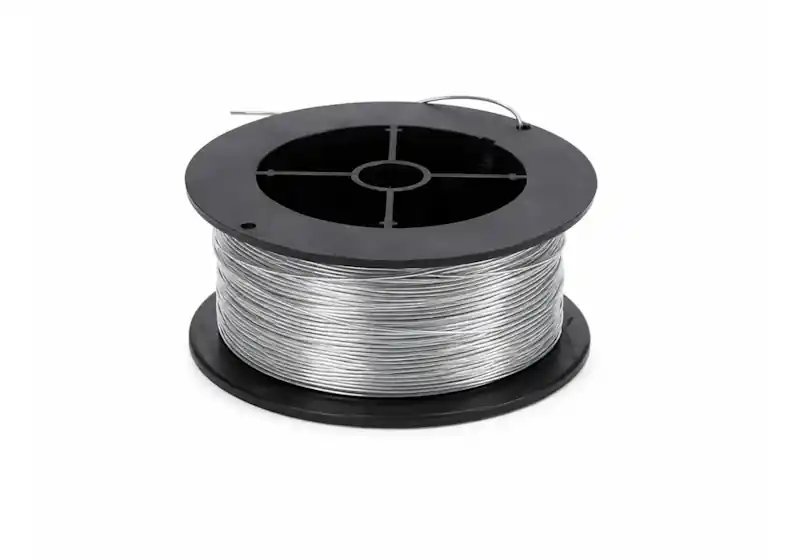

Le fil de coupe est une pièce d’usure qui peut être remplacée rapidement et sans outil si nécessaire.
Le fil coûte environ 1 € par mètre et possède une très longue durée de vie en fonctionnement normal. Selon notre expérience, de nombreux clients CUT1610S utilisent moins de 100 mètres de fil par an.
Le remplacement prend environ 2 minutes. Le fil de rechange et les ressorts adaptés sont disponibles comme accessoires.
Équipement nécessaire et complémentaire
Fonctionnement de la machine
- Alimentation pour le fil de coupe
- Logiciel machine
Ordinateur & utilisation
- Console de travail
- Pack ordinateur
- Boîtier relais pour activer et désactiver le fil via le logiciel
Création des programmes
- Logiciel CAM
- styroCAM disponible en option
Données techniques
| Modèle | CUT1610S | CUT1610SV |
|---|---|---|
| Course avant/arrière (X) | 1.280 mm | 1.280 mm |
| Course haut/bas (Y) | 600 mm | 600 mm |
| Longueur du fil | 1.250 mm | variable, 400-1.250 mm |
| Dimensions max. du matériau (L × l × H) | 1.250 × 1.250 × 600 mm | 1.250 × 1.250 × 600 mm |
| Nombre de fils | 1 | 1 |
| Nombre d’axes | 4 | 4 |
| Type d’entraînement | Entraînement par vis | Entraînement par vis |
| Vitesse de déplacement max. | 900 mm/min | 900 mm/min |
| Vitesse de coupe | 350–500 mm/min | 350–500 mm/min |
| Diamètre du fil | 0,35 mm | 0,35 mm |
| Longueur de fil variable | non | de série |
| Support de bras | optionnel | de série |
| Alimentation électrique | 110–220 VAC, 50–60 Hz | 110–220 VAC, 50–60 Hz |
| Puissance absorbée | env. 300 W | env. 300 W |
| Dimensions d’installation (L × l × H) | env. 1.800 × 1.900 × 1.550 mm | env. 1.950 × 1.920 × 1.550 mm |
| Poids max. | 150 kg | 160 kg |
| Garantie | 12 mois | 12 mois |
| Prix hors TVA | 6.950,00 € | 8.250,00 € |
| Demande | Demande |
Contenu de la livraison

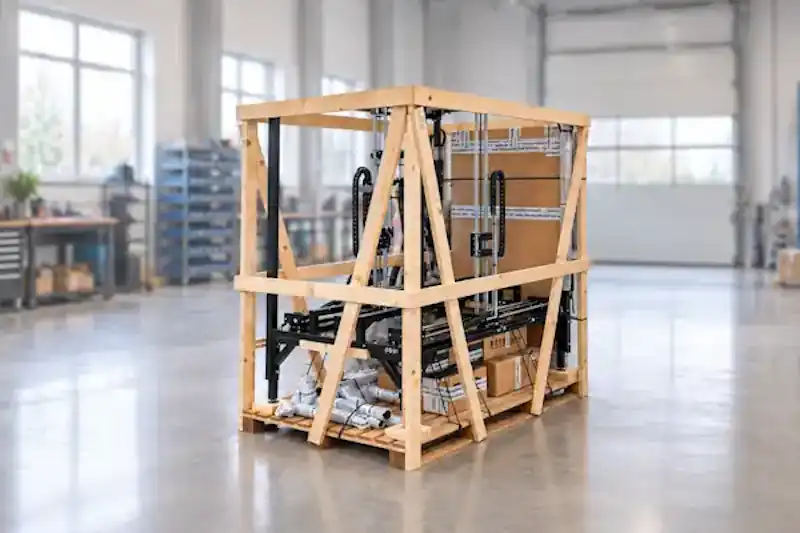

Les CUT1610S et CUT1610SV sont montées, réglées et testées dans notre usine. Pour le transport, les machines sont livrées en modules optimisés. Sur site, il suffit de monter la table, d’aligner la machine et de raccorder l’électronique.
Machine de base
- CUT1610S ou
CUT1610SV machine CNC de découpe - Commande CNC 4 axes
- 1 fil de coupe
- Ressorts de tension du fil
- Mode d’emploi
Équipement complémentaire
- Alimentation pour le fil de coupe
- Pack logiciel machine USB
- Boîtier relais
- Console de travail
- Pack ordinateur
- Logiciel CAM
Montage & mise en service
- Machine montée et testée en usine
- Livraison en modules optimisés pour le transport

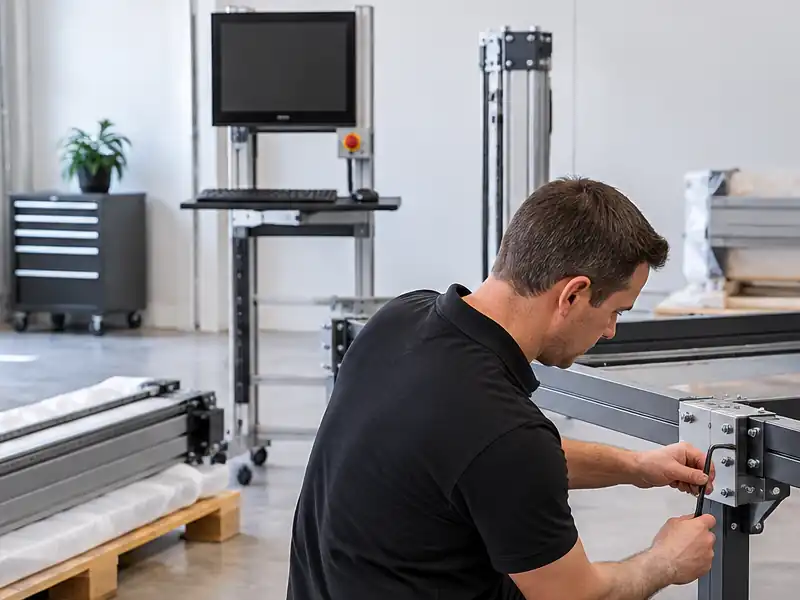

- Montage simple sur le site d’installation
Logiciel
La série CUT1600S n’est pas liée à un logiciel de dessin ou de CAM particulier. Les solutions vectorielles, CAD ou CAM existantes peuvent continuer à être utilisées pour créer les contours et programmes de coupe.
Le principe est simple : créer le dessin, générer le programme de coupe, charger le code ISO G dans le logiciel machine et exécuter la coupe sur la machine.

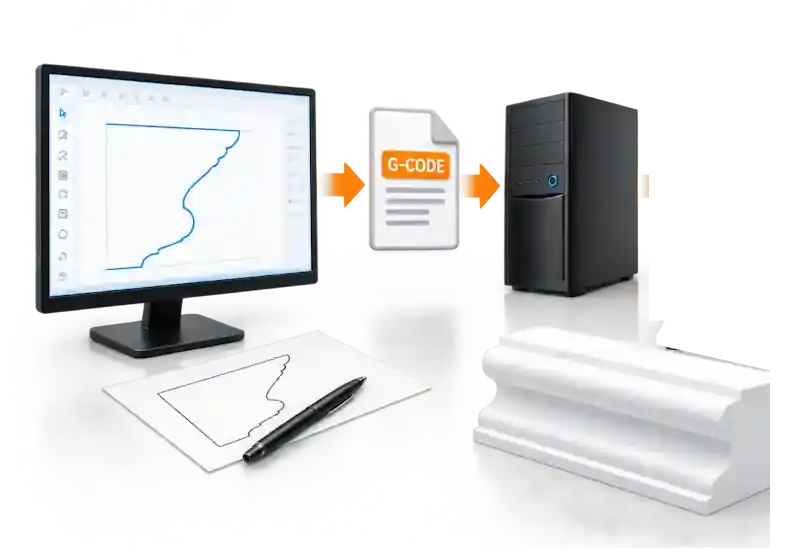

Du dessin à la pièce découpée
Le flux de travail typique comprend quatre étapes.
1. Dessin : Le contour souhaité est créé dans un logiciel vectoriel ou CAD ou repris à partir d’un dessin existant.
2. CAM / G-Code : Le dessin est transformé dans styroCAM ou dans un autre logiciel CAM adapté en programme CNC de découpe.
3. Commande machine : Le programme ISO G-Code terminé est chargé dans le logiciel machine puis transmis à la commande CNC.
4. Découpe : La machine exécute le programme de coupe avec ses quatre axes CNC. Avec le boîtier relais optionnel, le fil peut être automatiquement activé et désactivé par une commande logicielle.

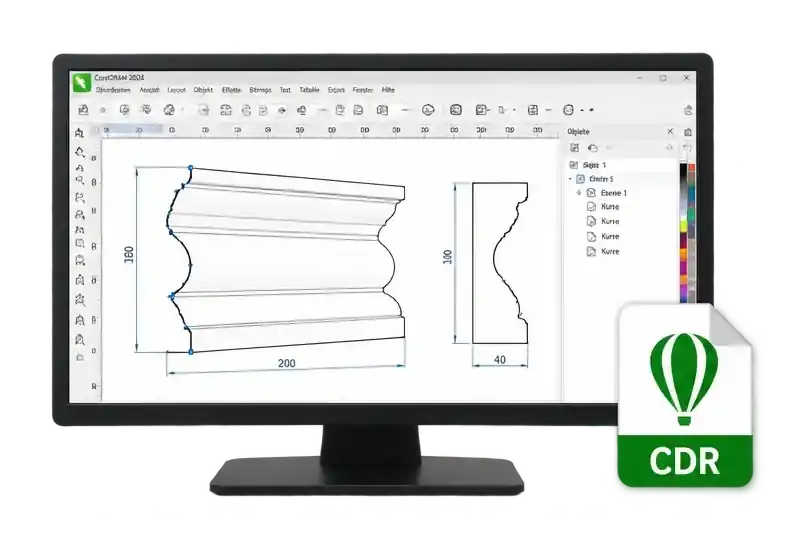

Logiciel vectoriel
Pour les contours 2D libres, tout logiciel vectoriel adapté peut être utilisé.
Il permet de créer des contours, profils, lettres et autres géométries libres et de les exporter pour le traitement ultérieur.
Nous recommandons CorelDRAW comme logiciel vectoriel. Les formats adaptés au traitement ultérieur comprennent notamment DXF et PLT.

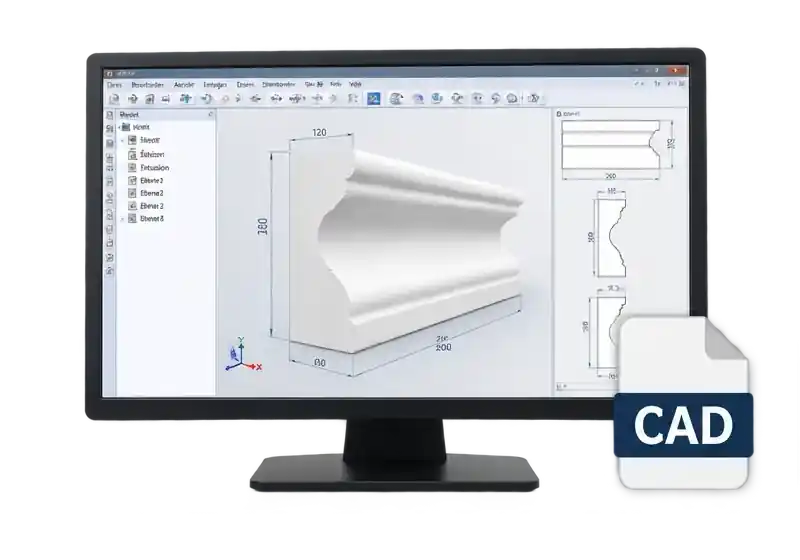

Logiciel CAD
Pour les dessins techniques précis et les géométries personnalisées, tout logiciel CAD 2D ou 3D adapté peut être utilisé.
Les données CAD sont ensuite transmises au logiciel CAM et transformées en programme de coupe pour la machine.
Le logiciel CAD déjà utilisé dans l’entreprise peut ainsi continuer à être employé.

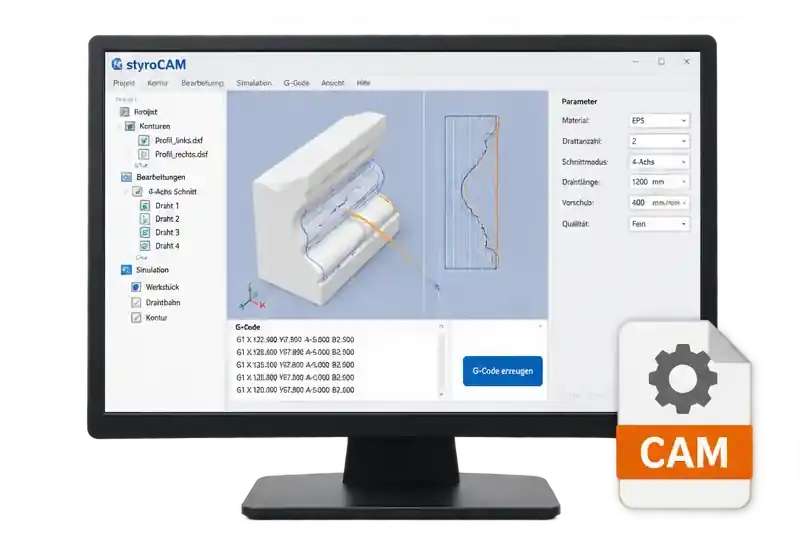

styroCAM

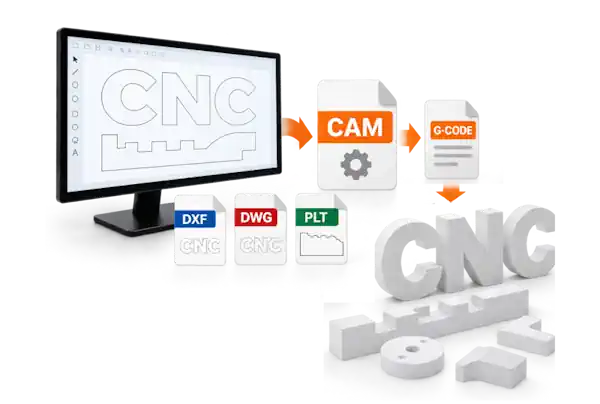

styroCAM est notre logiciel CAM destiné à la création des programmes CNC de découpe pour la série CUT1600S.
Le logiciel traite les données de contour et calcule les mouvements de la machine nécessaires au fil de coupe.
- Import de fichiers DXF, DWG et PLT
- Calcul de contours 2D
- Calcul de découpes 4 axes
- Sortie en ISO G-Code
- Flux direct du dessin au programme machine
styroCAM est optionnel. CUT1610S et CUT1610SV peuvent également fonctionner avec d’autres solutions CAM adaptées.

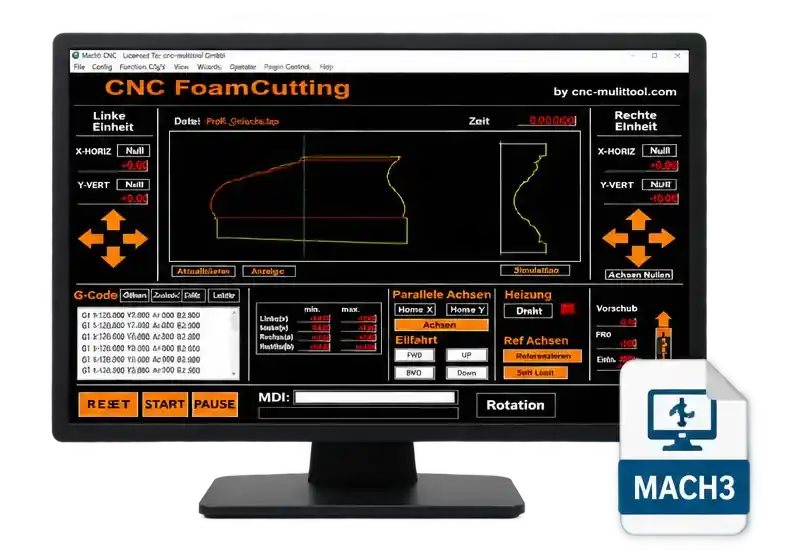

Logiciel machine
Le logiciel machine assure l’exécution des programmes CNC terminés.
Le programme ISO G-Code généré auparavant est chargé dans le logiciel machine puis transmis via le contrôleur USB à la commande CNC 4 axes.
En standard, nous fournissons Mach3 avec une interface configurée pour la série CUT1600S.
Questions fréquentes
Quels matériaux la CUT1600S peut-elle découper – et lesquels ne peut-elle pas découper ?
Les mousses pouvant être découpées thermiquement, telles que EPS, XPS et EPP, conviennent. L’EPP peut être traité jusqu’à une densité d’environ 40 kg/m³.
Les matériaux isolants non fusibles comme la laine minérale, le PIR ou le PUR ne peuvent pas être découpés au fil chaud. Notre série CNC à fil froid (FW) est destinée à ces matériaux.
L’EPP peut-il être découpé proprement ?
Oui. L’EPP peut être découpé au fil chaud si le matériau est adapté. La série CUT1600S est prévue pour de l’EPP jusqu’à environ 40 kg/m³.
Pour obtenir une bonne qualité de coupe, la longueur libre du fil doit être aussi courte que possible et adaptée à la largeur de la pièce. Les paramètres optimaux dépendent du matériau EPP utilisé.
Quelle est la différence entre CUT1610S et CUT1610SV ?
La CUT1610S possède une table fixe et une longueur de fil fixe de 1.250 mm. Le support de bras est disponible en option.
Sur la CUT1610SV, la table est variable et la longueur du fil peut être réglée entre 400 et 1.250 mm. Le support de bras fait partie de l’équipement standard.
Quelles dimensions maximales peuvent avoir les pièces et les blocs ?
Les dimensions maximales du matériau sont d’environ 1.250 × 1.250 × 600 mm (L × l × H).
La série CUT1600S est donc conçue pour les plaques, petites pièces et petits blocs.
Quels contours sont possibles avec quatre axes ?
Lorsque les quatre axes CNC se déplacent en parallèle, des contours 2D droits, profils et découpes peuvent être réalisés.
Lorsque les deux côtés du fil se déplacent indépendamment, des coupes coniques et vrillées avec des géométries différentes sur les deux côtés de la pièce sont également possibles.
Suis-je lié à un logiciel particulier ?
Non. CUT1610S et CUT1610SV ne sont liées à aucun logiciel vectoriel, CAD ou CAM particulier.
styroCAM ou une autre solution CAM adaptée peut être utilisée pour créer les programmes. Les programmes CNC générés sont ensuite exécutés via le logiciel machine.
Puis-je utiliser mes propres dessins ?
Oui. Vos propres dessins peuvent être créés dans un logiciel vectoriel ou CAD puis transformés en programme CNC à l’aide d’un logiciel CAM adapté.
styroCAM traite notamment les fichiers DXF, DWG et PLT et génère un ISO G-Code pour la machine.
Comment la qualité de coupe est-elle maintenue constante ?
Les alimentations disposent d’une régulation automatique du courant. Celle-ci régule l’alimentation du fil et compense notamment les variations de longueur du fil et les fluctuations de la tension secteur.
La puissance de chauffe du fil reste ainsi aussi constante que possible pendant la découpe.
Quelle alimentation électrique la machine nécessite-t-elle ?
CUT1610S et CUT1610SV peuvent fonctionner avec 110–220 VAC, 50–60 Hz. La puissance absorbée est d’environ 300 W.
Ai-je besoin d’une aspiration ?
Dans des locaux normalement ventilés, un système d’aspiration séparé n’est généralement pas nécessaire pour utiliser la série CUT1600S.
Selon le matériau traité, le volume de production et les conditions locales, une ventilation ou une aspiration supplémentaire peut être recommandée ou nécessaire.
Une enceinte de machine avec raccord d’aspiration est disponible pour la CUT1610S. Elle permet d’évacuer de manière ciblée les vapeurs générées pendant la coupe hors de la zone de travail.
Les réglementations locales applicables en matière de sécurité au travail, d’environnement et de bâtiment doivent être respectées.
À quelle fréquence faut-il remplacer le fil de coupe et combien coûte-t-il ?
Le fil de coupe est une pièce d’usure, mais possède une très longue durée de vie en fonctionnement normal.
Le fil coûte environ 1,00 € par mètre et peut être remplacé en quelques minutes. Selon notre expérience, de nombreux clients utilisent nettement moins de 100 mètres de fil de coupe par an.
Que comprend la livraison et comment se déroule le montage ?
CUT1610S et CUT1610SV sont montées, réglées et testées fonctionnellement dans notre usine.
Pour le transport, les machines sont emballées en modules optimisés et livrées sur une palette perdue. Sur site, il suffit de monter la table, d’aligner la machine et de raccorder l’électronique.
Quelle garantie est accordée ?
Nous accordons une garantie de 12 mois sur CUT1610S et CUT1610SV.
Découvrez la série CUT1600S en démonstration
Venez nous rendre visite à Ilmenau pour une démonstration de la série CUT1600S. Nous vous montrerons volontiers la machine en fonctionnement et vous expliquerons les différences entre CUT1610S et CUT1610SV.
Sur demande, nous pouvons tester vos propres matériaux, dessins ou contours et déterminer avec vous la configuration de machine adaptée.
Nous vous conseillons également sur l’équipement nécessaire en matière de commande, d’ordinateur et de CAM.
Contact
Conseil
personnel et
compétent
Tester
Découvrir les machines
en direct
Planification
Solution personnalisée
pour votre production.
Accompagnement
à vos côtés même
après l’achat
